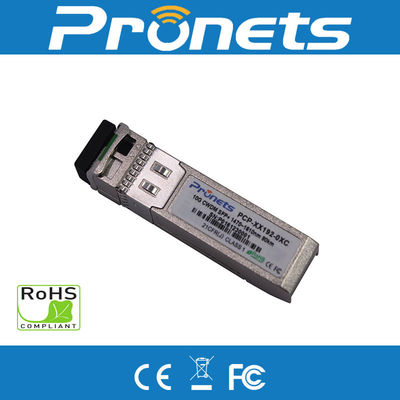

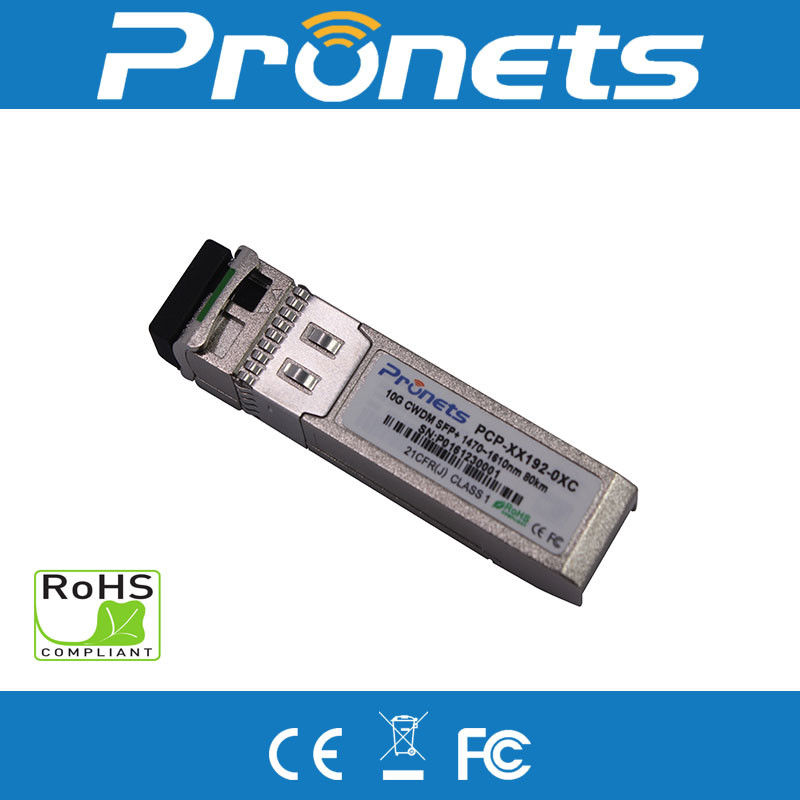

Pronet 80 km SFP+ DWDM optischer Transceiver

Merkmale

• Konform mit SFF-8413 und IEE802.3AE
• Geeignet für den Einsatz in DWDM -Systemen in 100 GHz Kanalabstand
• Datenrate Selektierbar ≤ 4,25 Gbit / s oder 9,95 Gbit / s bis 10,3 Gbps Bitraten
• Kühlter EML -Sender und APD -Empfänger
• Linklänge bis zu 80 km
• Dissipation mit geringer Leistung 1.4W typisch (maximal: 2W)
• -5ºC bis 70 ° C Betriebsfalltemperatur
• Single 3,3 V Netzteil
• Diagnoseleistung Überwachung der Modultemperatur, Versorgung
• Spannungen, Laser -Bias -Strom, optische Übertragung der optischen Leistung erhalten
• ROHS konform und leiten frei

Anwendungen

l 10g Ethernet

L 10G Faserkanal (mit/ohne FEC)

Beschreibung

Die Pronet-SFP+ZR-DWDM-Transceiver ist für 10GBASE-EER/EW und 8,5 G/10G-Faserkanalanwendungen ausgelegt.

Der Transceiver besteht aus zwei Abschnitten: Der Senderabschnitt enthält einen festen EML -Laser. Und der Empfängerabschnitt besteht aus einer APD -Photodiode, die mit einer TIA integriert ist. Alle Module erfüllen Lasersicherheitsanforderungen der Klasse I. Digitale Diagnostikfunktionen sind über eine 2-Wire-serielle Schnittstelle erhältlich, wie in SFF-8472 angegeben, wodurch Echtzeitzugriff auf Geräte-Betriebsparameter wie Transceivertemperatur, Laser-Bias .

Absolute maximale Bewertungen

Betriebsbedingungen

Anmerkungen:

[1] Der Versorgungsstrom wird zwischen VCCTX und VCCRX geteilt.

[2] In-Rush wird als aktuelles Niveau über den aktuellen Anforderungen des stationären Zustands definiert.

Senderspezifikationen - optisch

Hinweise:

[1] Die RIN-Messung erfolgt mit einer Rückflussdämpfung von 21 dB.

△Laser – Beginn des Lebens

▲Laser-Lebensende

Technische Daten des Senders – elektrisch

Spezifikationen des Empfängers – optisch

 Hinweise:

[1] Die Masse des Modulstromkreises ist von der Masse des Modulchassis innerhalb des Moduls isoliert.

[2].sollte mit 4,7 k–10 kOhm auf der Hostplatine auf eine Spannung zwischen 3,15 V und 3,6 V hochgezogen werden.

[3]Tx_Disable ist ein Eingangskontakt mit einem Pullup von 4,7 kΩ bis 10 kΩ an VccT im Modul.

[4]Mod_ABS ist im SFP+-Modul mit VeeT oder VeeR verbunden. Der Host kann diesen Kontakt mit einem Widerstand im Bereich von 4,7 kΩ bis 10 kΩ auf Vcc_Host hochziehen. Mod_ABS wird auf „High“ gesetzt, wenn das SFP+-Modul physisch nicht in einem Host-Steckplatz vorhanden ist.

[5] RS0 und RS1 sind Moduleingänge und werden mit > 30 kΩ-Widerständen im Modul auf VeeT gezogen.

C-Band λc Wellenlängenführer
